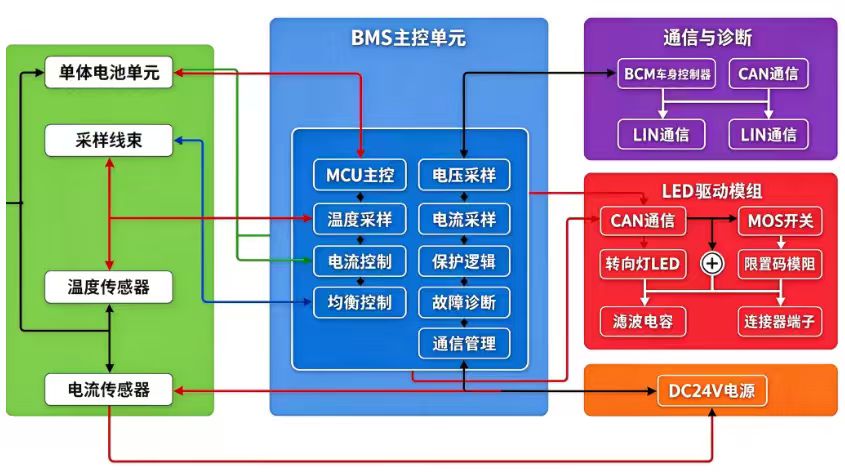

本架构以BMS主控单元为核心，搭建电池感知采集、算法决策、安全保护、外设驱动及整车通信的完整闭环，实现电池全生命周期状态监测与智能管控。整套 BMS 覆盖信号采集、均衡管理、安全保护、通信交互四大核心能力，实时监控电池状态，规避过压、过流、高温等风险，保障电池系统安全、高效、稳定工作。
单体电池单元（感知采集层）：由电芯、采样线束、温度传感器、电流传感器组成前端感知网络。实时采集单体电压、回路电流与电池包多点温度，获取电芯基础状态数据，为BMS主控运算提供原始信号。
BMS主控单元（核心决策层）：系统运算中枢，集成MCU主控、多通道采样、均衡控制、保护逻辑、故障诊断、通信管理功能。对采集信号处理分析，完成SOC估算，自动执行电芯均衡，保障电池一致性，监测异常工况，触发安全保护，并完成故障识别与上报。
通信与诊断（整车交互层）：采用CAN+LIN双总线架构，与BCM车身控制器互联。CAN总线高速传输电池状态、故障信息与整车控制指令，LIN总线支持低速设备通信、系统标定与故障诊断，实现跨模块协同。
LED驱动模组（执行驱动层）：接收主控指令，通过CAN通信驱动转向灯LED，依靠MOS管实现回路通断控制。配套滤波电容、限置码模组与连接器端子，抑制电磁干扰，保障功率回路稳定可靠。
DC24V电源（系统供电层）：为BMS主控、传感器、通信芯片及驱动模组提供稳定24V工作电源，保障整套控制系统持续可靠运行。
