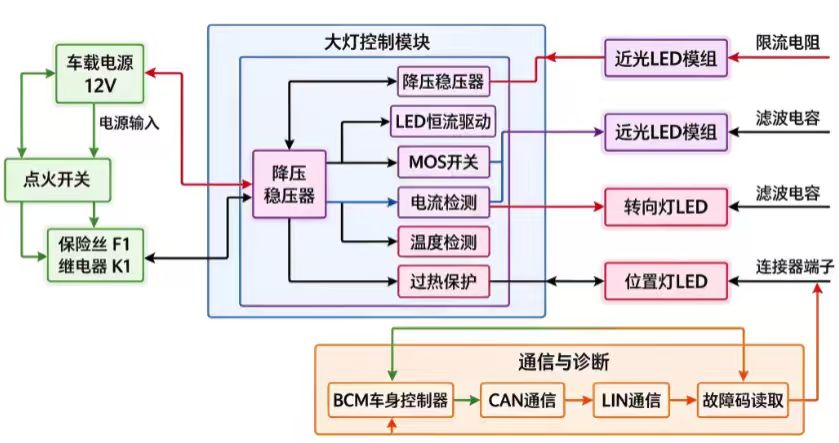

本方案以大灯控制模块为核心，构建一套完整的车载LED灯光驱动、状态监测、安全保护与整车通信控制系统，实现近光、远光、转向灯、位置灯的智能驱动与协同管控。
前端供电输入单元：由车载12V电源、点火开关、保险丝与继电器组成电源输入链路。点火开关负责系统上电使能；保险丝与继电器作为一级硬件防护，发生短路、过载时快速切断回路，保护后端大灯控制模块，为整个灯光系统提供安全可靠的 12V 输入电源。
大灯控制模块：作为车灯系统控制核心，集成电源变换、LED驱动、信号监测及安全保护电路。降压稳压器对车载12V电源稳压，抑制电压波动，为芯片与LED负载提供稳定供电；LED恒流驱动输出恒定电流，维持灯光亮度稳定，延长LED使用寿命；MOS开关作为功率开关器件，接收指令独立控制近光、远光、转向灯、位置灯的通断；电流、温度检测与过热保护功能实时监测回路电流与模块温度，一旦出现过流、超温，将限制或切断输出，保护LED模组与电路。
LED灯负载单元：包含近光LED模组、远光LED模组、转向灯LED、位置灯LED，配套限流电阻、滤波电容、连接器端子。
通信与诊断单元：BCM车身控制器作为整车交互节点，通过CAN总线与LIN总线和大灯控制模块联动。CAN总线传输灯光模式控制指令、灯光工作状态。LIN总线支持故障码读取、设备诊断标定。系统可实时上报故障信息，支持整车诊断设备读取故障，便于检修维护。
